Cara Memasang Panel Pada Motherbord

Kemarin waktu UPK, aku mengalami kendala dalah hal pemasangan kabel front panel. Jadi, kebalik-balik gitu. Temenku kebanyakan juga salahnya dalam hal serupa. Untuk itu saya membuat artikel ini yang saya dapat dari berbagai sumber.

Pemasangan kabel front panel, umumnya terdiri dari 4 macam, yaitu:

1. Lampu LED Harddisk (HDD LED)
2. Tombol Power (Power SW)
3. Tombol Reset (RESET SW)
4. Lampu LED Power (POWER LED)

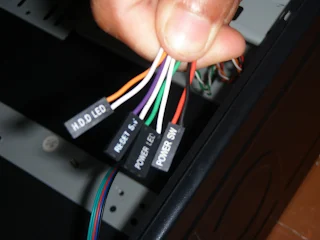

Kabel Front Panel

Pemasangan front panel sebaiknya dipandu menggunakan buku manual bawaan dari komputer (CPU) agar tidak terjadi kesalahan yang mengakibatkan kerusakan pada motherboard.

Umumnya letak port dari kabel panel berada di pojok bawah (jika CPU berdiri), terdiri dari 10 pin dengan salah satu pin yang terletak di ujung kanan atas kosong atau patah.

Front Panel

Pin yang kosong tersebut adalah pin nomor 10, sedangkan ujung yang berseberangan adalah pin nomor 1. Sehingga lima pin dibawah semua bernomor ganjil, dari kiri ke kanan bernomor 1-3-5-7-9 sedangkan pin-pin pada barisan atas bernomor genap 2-4-6-8-10. Ingat baik-baik nomor ini karena anda tidak akan menemukannya di mainboard. Anda hanya bisa mencarinya di buku manual mainboard.
Berikut saya gambarkan susunan pin yang telah saya beri nomor, ingat pin nomor 10 adalah yang kosong agar anda lebih mudah memahaminya.

Pemasangan kabel pada pin urutannya seperti berikut:
            1 - 3          Ke kabel HDD LED

2 - 4          Ke kabel POWER LED

5 - 7          Ke kabel RESET SW

6 - 8          Ke Kabel POWER SW

Sedangkan pin nomor 9 biarkan kosong. Perhatikan kolom sebelah kiri, Pin 1, 2 dan 6 dihubungkan dengan kabel positif, hanya pin nomor 5 yang dihubungkan dengan kabel negatif. Sebaliknya, pada kolom sebelah kanan hanya pin nomor 7 yang terhubung ke kabel positif sedangkan pin nomor 3, 4 dan 8 terhubung ke kabel negatif. Sangat mudah untuk menghafal, bukan? 1-3, 2-4, 5-7 dan 6-8. Positif-negatif, positif-negatif ,negatif-positif, dan positif-negatif. Sudah ketahuan jika hanya pin nomor 5-7 yang susunannya terbalik dari yang lain.

Kabel negatif umumnya berwarna putih atau hitam. Tetapi jika kabel putih dan hitam menjadi pasangan maka yang putih yang negatif. Jika tidak ada kabel warna putih atau hitam biasanya akan ada warna merah sebagai kabel positif.

Jadi hanya ada 3 pasang kabel yang dipasang di pin Front Panel, karena kabel untuk POWER LED tidak dipasang di mainboard tapi langsung dihubungkan ke power supply.
